Hier finden Sie von mir entwickelte Produkte.

LCD Controller

Hier finden Sie meine LCD Controller Platinen

SED1330F/SED1335F/S1D13305F00A LCD Controller Platine

Diese Platine ist für die ansteuerung von verschiedenen monochrome LCD Displays.

Einige bekannte Displays:

• HITACHI SP14Q002
• HOSIDEN HLM7048
• SII G648D
• SEIKO EPSON EG7010

Der benutzte Controller hat die folgende möglichkeiten:

• Tekst, grafisch und kombinierte tekst/grafische darstell modi.
• drei überlappende screens in grafischem modus.
• horizontal und vertikales scrollen.
• display steuerung bis zu 640x256 punkten
• 4-bit datenbus zum display
• programierbare cursor darstellung
• interne 160, 5x7 pixel karakter generator (ROM)
• bis zu 256, 8x16 pixel karakter generator (SRAM)
• 8080 familie mikrocontroller interface

Für genauere spezifikationen, bitte das Datenblatt nachlesen.

Spezifikationen

Platine geeignet für folgende LCD Controller von EPSON:

• SED1330FBA
• SED1335F0A
• S1D13305F00A

Maximaler speicher von 64Kbytes.

10 MHz Quarz-oszillator.

Anschlusse im 2,54 millimeter (100mil) raster.

Bilder

Leere Platine Oben	Leere Platine Unten

Fertiges Modul Oben	Fertiges Modul Unten

Preise

S1D13705 LCD Controller Platine

Diese Platine ist für die ansteuerung von verschiedenen monochrome und farb LCD Displays.

Einige bekannte Displays:

• HITACHI SP14Q002
• HOSIDEN HLM7048
• SII G648D
• SEIKO EPSON EG7010
• SONY ACX705 AKM-7
• EG9006F-NS-1
• etc.

Der benutzte Controller hat die folgende möglichkeiten:

• Embedded 80 Kbytes SRAM display speicher.
• Display möglichkeiten:
  • Single-panel, single-drive passive displays.
  • Dual-panel, dual-drive passive displays.
  • Active Matrix TFT / D-TFT displays
• Display auflösung (z.b.):
  • 640 x 480 punkten bei 4 farben/grau stufen.
  • 640 x 240 punkten bei 16 farben/grau stufen.
  • 320 x 240 punkten bei 256 farben.
• Mikrocontroller interface:
  • Hitachi SH-3
  • Hitachi SH-4
  • Motorola M68K
  • algemein 16-bit interface
  • algemein 8-bit interface
• 256 farben aus einen 4096 farben pallette.

Für genauere spezifikationen, bitte das Datenblatt nachlesen.

Spezifikationen

Platine geeignet für folgende LCD Controller von EPSON:

• S1D13705F00A

6,5/25/32 MHz Quarz-oszillator (andere frequenzen auf anfrage).

Anschlusse im 2,54 millimeter (100mil) raster.

Platinen größe 90mm x 75mm .

Für genaue spezifikation vom S1D13705 siehe das Datenblatt.

Bilder

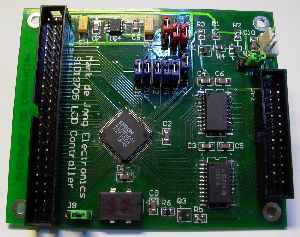

Fertige Platine Oben

Preise

Spannungsconverter

Hier finden Sie meine Spannungsconverter Module

Spezifikationen

Eingangsspannung: +5 Volt

Ausgangsspannung: Standard -22,5Volt ( Auf anfrage -8..-24 Volt)

Ausgangsleistung: Maximal 20mA

Bilder

Fertiges Modul Oben	Fertiges Modul Seite	Fertiges Modul Unten

Preise
